YXC（YXF） 磁助式（半钢） 电接点压力表

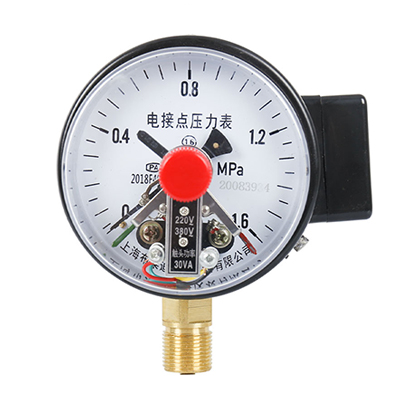

产 品 图
压力表介绍
磁助式电接点压力表广泛应用于石油，化工，冶金，电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。通常仪表经与相应的电器件（如继电器及接触器）配套使用，即可对被测控压力系统实现自动控制和发信报警的目的。
主要技术指标
公称直径；Ф60 Ф100 Ф150
测量范围；-0.1~0~0.1-100MPa
精度等级；1.6级 2.5级
感压元件；＜10MPa C型管 ≥10MPa 螺旋管
接液材质；铜合金
表壳材质；碳钢喷塑
设定指针；上下限为红色 绿色 其它为红色
使用环境条件
类型 | 工作温度范围 | 相对湿度 | 抗工作振动性能 | |
介质 | 周围环境 | |||
普通型，专用型 | -40~70℃ | 不大于85% | V．H．3级 | |
温度影响；示值不大于0.4%/10℃，设定点不大于0.6%/10℃(使用温度偏离20±5℃
产品选型
YX | 普通电接点压力表 | 说明 | ||||||
YXF | 半钢电接点压力表 | 说明 | ||||||
接点形式 | C； | 磁助接点 | ||||||
D； | 磁簧接点 | |||||||
无； | 普通接点 | |||||||
公称直径 | 060 | Ф60mm | ||||||
100 | Ф100mm | |||||||
150 | Ф150mm | |||||||
安装方式 | AO; | 径向无边 | ||||||
ZO: | 中轴向无边 | |||||||
ZT; | 中轴向带边 | |||||||
BO: | 下轴向无边 | |||||||
BT; | 下轴向前边 | |||||||
壳体类型 | 200 | 铁外壳螺栓上紧式 | ||||||
量程范围 | M120 | 详见附表1量程代码表 | ||||||
连接方式 | M20 | 详见附表3其它选项表 | ||||||
其它选项 |
| 详见附表3其它选项表 | ||||||
完整型号 | YXC-100.AO.200.M120.M20 | |||||||
